Yüksek Voltajlı Kablo
X-Ray tüpü ile yüksek voltaj jeneratörü arasında bağlantı kurmak için kullanılan, 75kV sınıfında planlanan ve uzunluğu ihtiyaca göre özelleştirilebilen yüksek voltaj kablosu.
Nominal Voltaj
75kVDC sınıfında yüksek voltaj kablosu olarak değerlendirilir.
Kullanım Sıcaklığı
-40 C ile +70 C aralığında çalışma koşulları için belirtilmiştir.
Uzunluk
Standart uzunluk 3 m olarak belirtilir; proje ihtiyacına göre özelleştirilebilir.
Bağlantı Seçenekleri
Düz ve dirsek bağlantı formlarıyla X-Ray tüpü ve jeneratör bağlantısında kullanılabilir.
Ürün Açıklaması
Yüksek voltajlı kablo; mobil, taşınabilir ve standart X-Ray sistemlerinde yüksek voltaj jeneratörü ile X-Ray tüpünü güvenli şekilde bağlamak için kullanılır. DR, diagnostik X-Ray, C-kol ve U-kol sistemlerinin yanı sıra endüstriyel tahribatsız test, elektron mikroskobu, X-Ray kırınım ekipmanı ve düşük güçlü yüksek voltaj test/ölçüm uygulamalarında da değerlendirilebilir.
- Tıbbi X-Ray, DR ve CT sistemleri
- Endüstriyel tahribatsız test ekipmanları
- X-Ray tüpü ve yüksek voltaj jeneratörü bağlantısı
- Özelleştirilebilir kablo uzunluğu
- Ayrı sipariş edilebilir kablo aksesuarları
- Minimum 66 mm kullanım bükülme yarıçapı

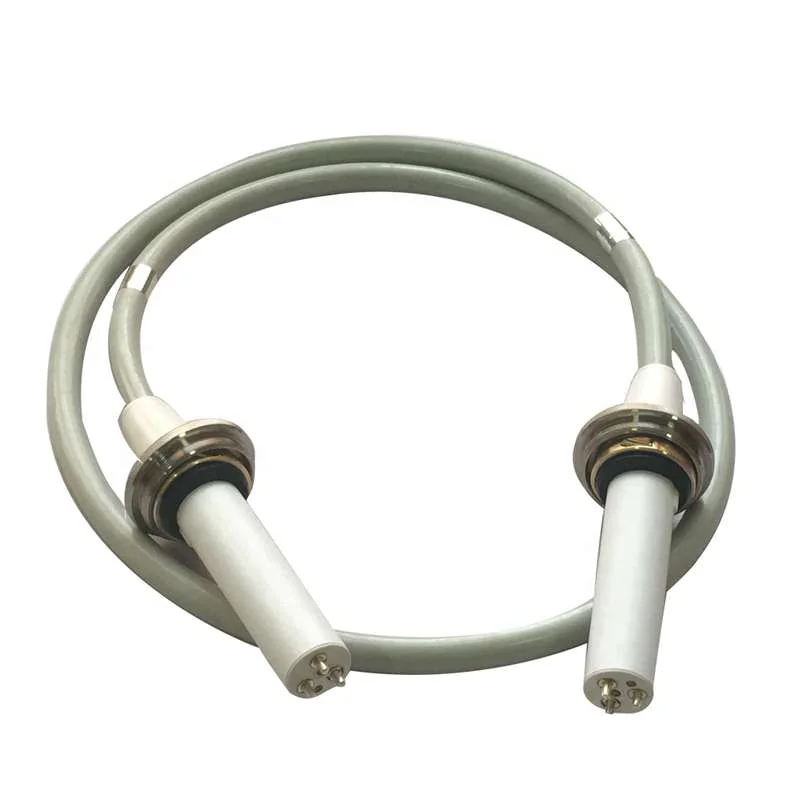

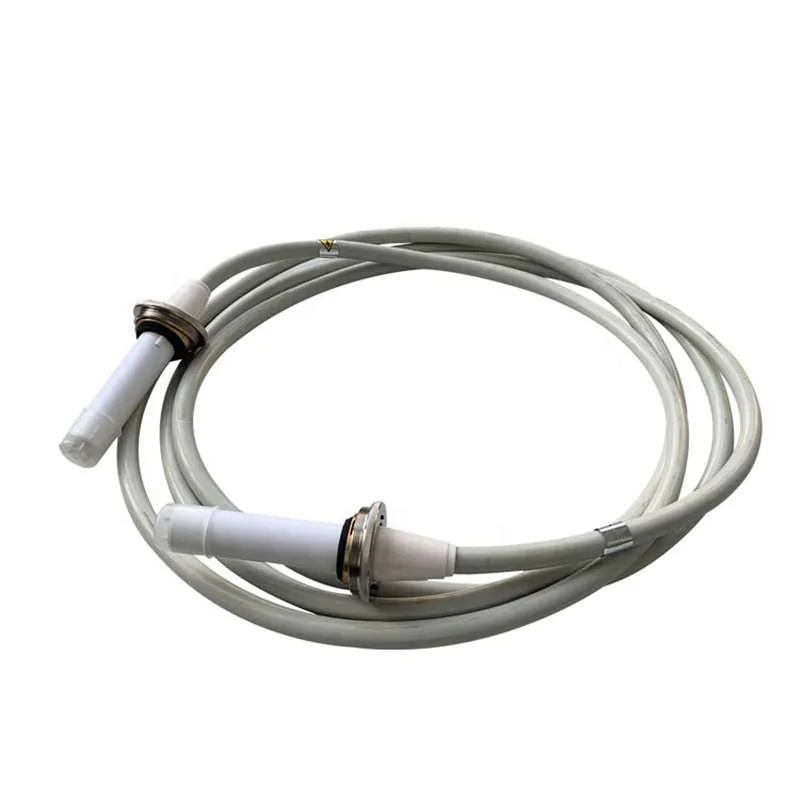

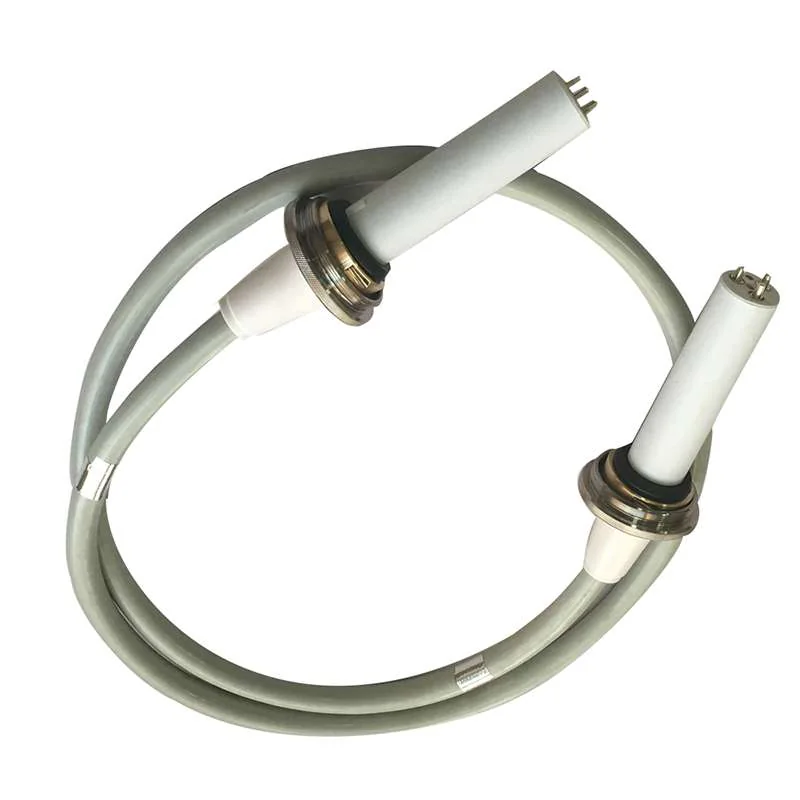

Ürün Görselleri

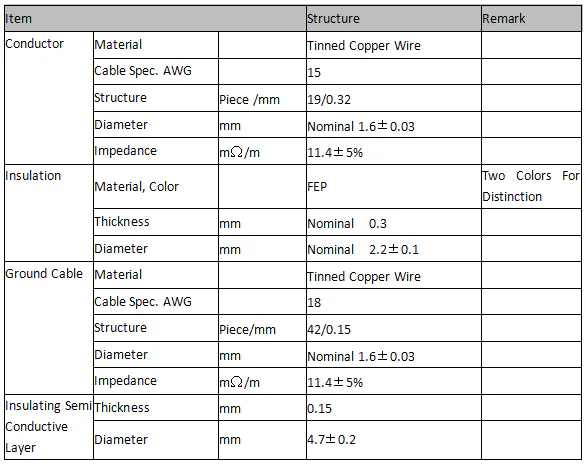

Teknik Özellikler
Uygulama Alanları
Kaynak ürün bilgilerinde kablonun DC yüksek voltaj durumunda çalışan X-Ray sistemleri için uygun olduğu belirtilir. Tıbbi X-Ray makineleri, endüstriyel tahribatsız test ekipmanları, DR ve CT uygulamaları bu kapsamda değerlendirilir.
- Mobil X-Ray ve portatif X-Ray cihazları
- Standart X-Ray, DR, C-kol ve U-kol sistemleri
- Elektron mikroskobu ve X-Ray kırınım ekipmanı
- Düşük güçlü yüksek voltaj test ve ölçüm ekipmanı
Kablo Yapısı ve Kullanım Notları
Kablo kılıfının pürüzsüz, çapının düzgün ve yüzeyinde ek, kabarcık veya darbe izi olmaması beklenir. Dokuma kalkan yoğunluğu en az %90 olmalı; yalıtım ve kılıf minimum kalınlığı nominal kalınlığın %85 üzerinde kalmalıdır.
- Çekirdek ve yalıtımlı tel arası AC 1.5kV dayanım beklentisi
- Çekirdek ve kalkan arası DC 90kV dayanım beklentisi
- Yalıtım direnci 1000 MOhm altında olmamalıdır
- Kablo ve parçalar ROHS 3.0 / REACH gerekliliklerine göre değerlendirilir
Paketleme ve Teslimat
Kaynak sayfada yüksek voltaj kablosu için su geçirmez karton paketleme, 51 x 50 x 14 cm paket ölçüsü, 12 kg brüt ve 10 kg net ağırlık bilgisi verilir. 1-10 adet için yaklaşık 3 gün, 11-20 adet için 7 gün, 21-200 adet için 15 gün; daha yüksek adetlerde termin süresi görüşülür.
- Su geçirmez karton ambalaj
- Teslimat öncesi üçüncü taraf denetim desteği
- Weifang, Qingdao, Şangay ve Pekin port seçenekleri
