Tıbbi Dirsek Yüksek Voltaj Kablosu
75kV/90kV özelliklerinde sunulan tıbbi dirsek yüksek voltaj kablosu; büyük ve orta ölçekli X-Ray cihazlarında tüp başlığı ve yüksek voltaj jeneratörü bağlantısı için kullanılır.
Spesifikasyon
Kaynak ürün bilgisinde 75kV / 90kV olarak belirtilir.
Renk
Kaynak sayfada renk gri olarak listelenir.
Bağlantı Formu
Dirsek eklem formu, cihaz içi alan ve kablo yönlendirme ihtiyacı için değerlendirilir.
Tedarik Kapasitesi
Kaynak bilgide ayda 10.000 parça tedarik kapasitesi ve 100 parça minimum sipariş bilgisi yer alır.
Ürün Açıklaması
Tıbbi dirsek yüksek voltaj kablosu, yüksek voltaj jeneratörü ile X-Ray tüp kafasını büyük ve orta boy X-Ray makinelerinde birbirine bağlar. Görevi, yüksek voltaj çıkışını X-Ray tüpünün iki kutbuna iletmek ve filament ısıtma voltajını X-Ray tüp filamentine göndermektir. Dirsek eklem formu, cihaz yerleşiminde kablo yönünü daha kontrollü yönetmek için tercih edilir.
- 75kV / 90kV yüksek voltaj kablosu
- Gri renkli kablo kılıfı
- Dirsek eklem bağlantı formu
- X-Ray tüp ve jeneratör bağlantısı
- Kablo aksesuarları ayrı sipariş edilebilir
- Minimum 66 mm kullanım bükülme yarıçapı

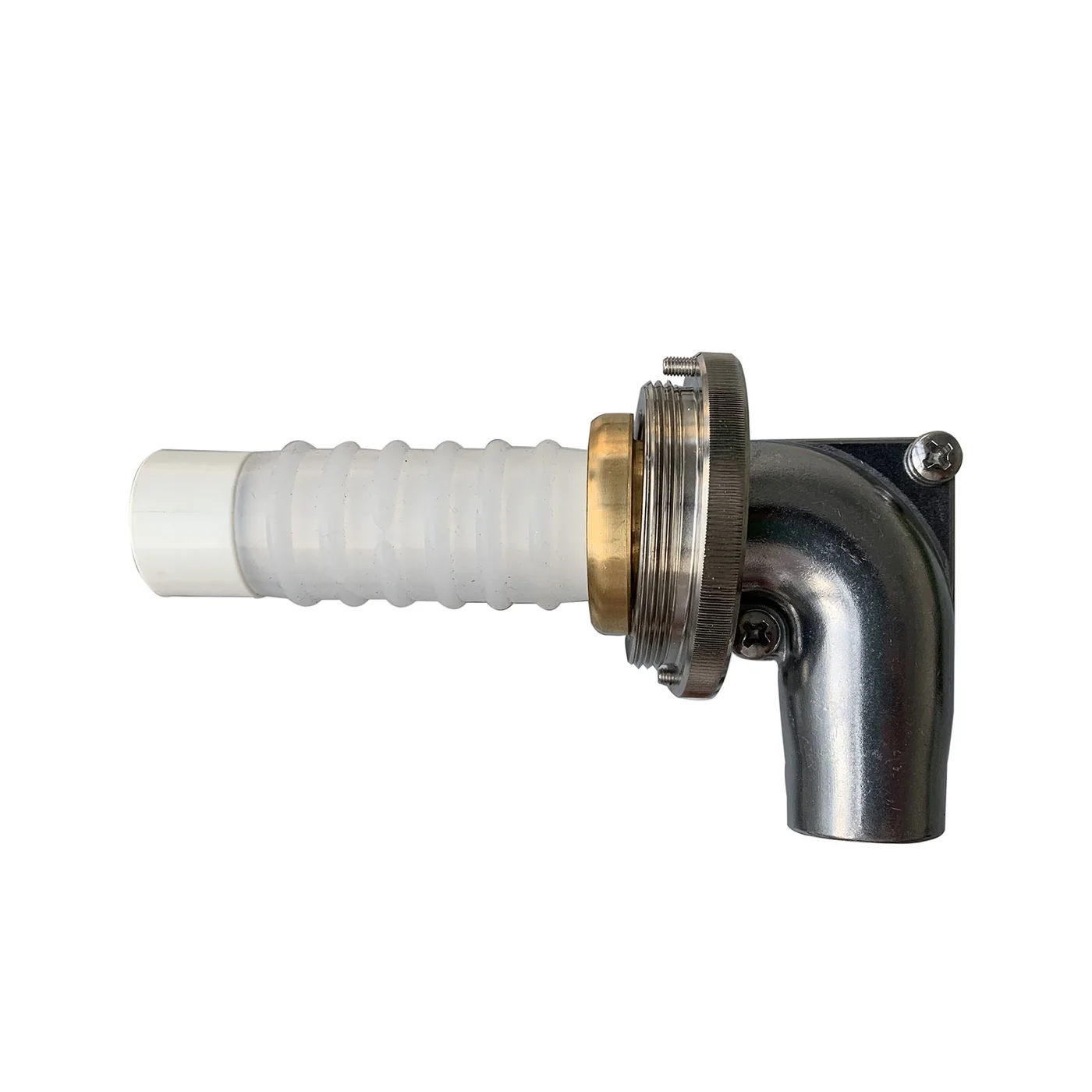

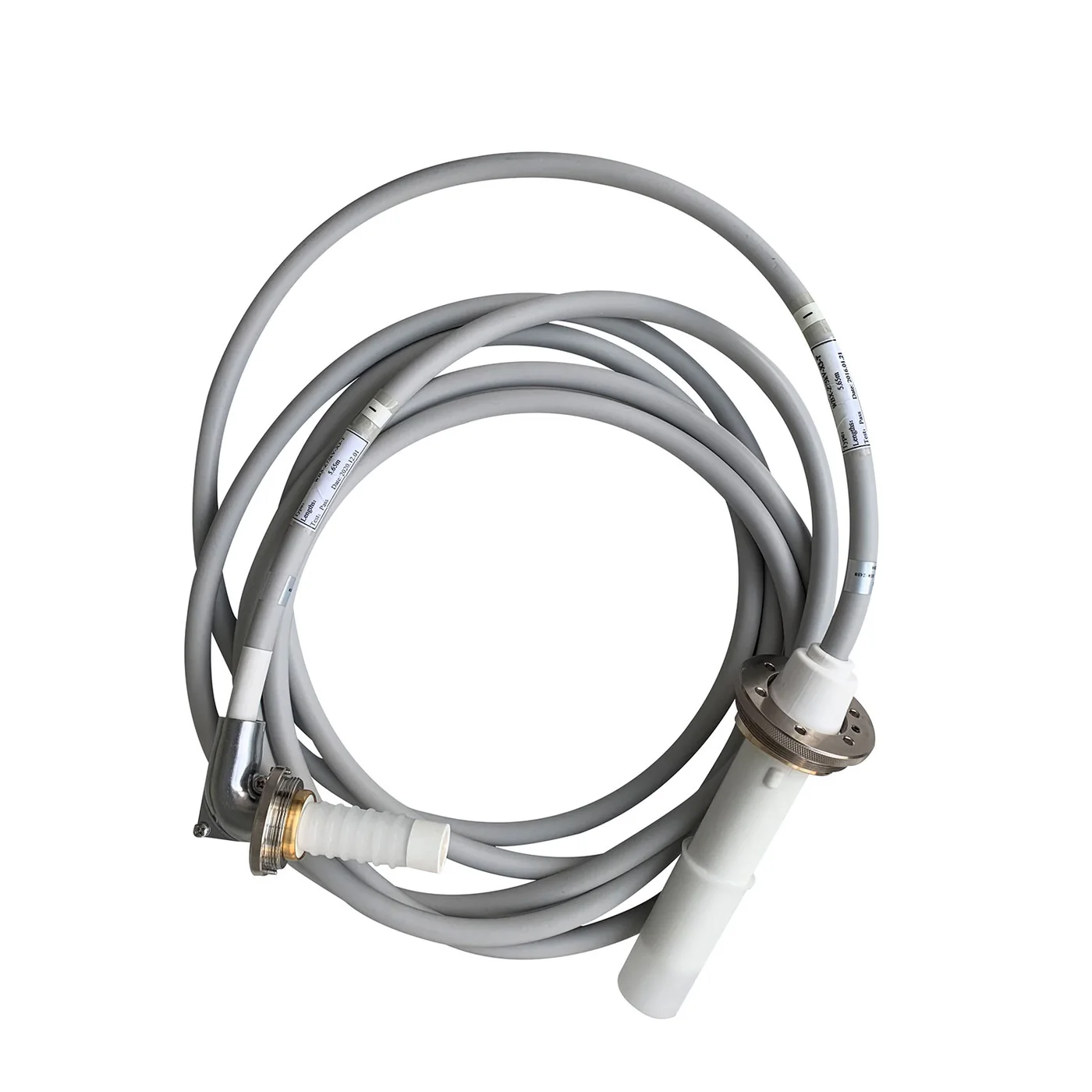

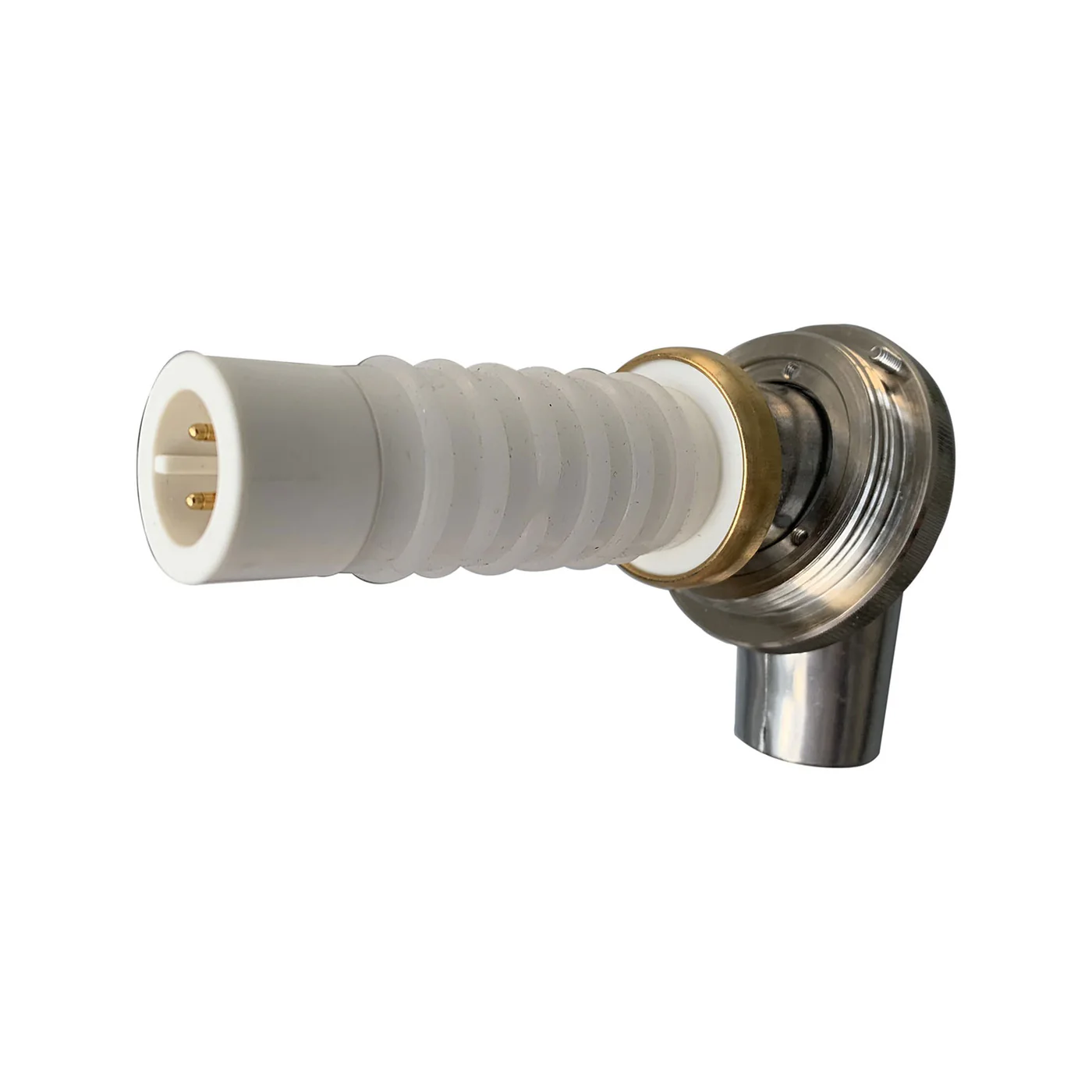

Ürün Görselleri
Teknik Özellikler
Sınıflandırma ve Bağlantı Görevi
Kaynak sayfada yüksek voltaj kablosu yapısı, merkezi çizgilerin düzenine göre koaksiyel ve koaksiyel olmayan tipler olarak açıklanır. Dirsek eklem formu, jeneratör ve X-Ray tüp başlığı bağlantısında kablo yönünü cihaz içi alana göre yönetmek için tercih edilir.
- Koaksiyel yapı
- Koaksiyel olmayan yapı
- Dirsek eklem bağlantı
- Filament ısıtma voltajı aktarımı
Kullanım Önlemleri
Kablo aşırı bükülmeden korunmalıdır. Kaynak metne göre bükme yarıçapı kablo çapının 5-8 katından az olmamalı; kullanım sırasında minimum bükülme yarıçapı 66 mm altına düşmemelidir. Kablo kuru ve temiz tutulmalı; yağ, nem ve zararlı gaz erozyonundan korunmalıdır.
- Aşırı bükülmeden kaçının
- Kabloyu kuru ve temiz tutun
- Yağ, nem ve zararlı gazlardan koruyun
- Aksesuarlar ayrı sipariş edilebilir
Kalite ve Teslimat
Kaynak sayfada kablo kılıfının pürüzsüz, çapının düzgün ve yüzeyinde ek, kabarcık veya darbe olmaması gerektiği belirtilir. Su geçirmez karton paketleme, 51 x 50 x 14 cm paket ölçüsü, 12 kg brüt ve 10 kg net ağırlık bilgileri verilir.
- Dokuma kalkan yoğunluğu en az %90
- AC 1.5kV ve DC 90kV dayanım beklentileri
- ROHS 3.0 ve REACH uyum değerlendirmesi
- 1-10 adet yaklaşık 3 gün, 11-20 adet 7 gün, 21-200 adet 15 gün termin
