75kV Yüksek Voltaj Kablosu
NK-75KVDC model 75kV yüksek voltaj kablosu; büyük ve orta ölçekli X-Ray sistemlerinde yüksek voltaj jeneratörü ile X-Ray tüp kafası arasındaki bağlantı için kullanılır.
Model
NK-75KVDC olarak belirtilen 75kV yüksek voltaj kablosu.
Nominal Sıcaklık
Kaynak ürün bilgisinde 70 C nominal sıcaklık değeri verilir.
Kullanım Alanı
Mobil, taşınabilir, standart X-Ray, DR, CT, anjiyografi, C-kol ve U-kol sistemlerinde değerlendirilebilir.
Tedarik Kapasitesi
Kaynak bilgide ayda 10.000 parça tedarik kapasitesi ve 100 parça minimum sipariş bilgisi yer alır.
Ürün Açıklaması
75kV yüksek voltaj kablosu, yüksek voltaj jeneratöründen çıkan yüksek voltajı X-Ray tüpünün iki kutbuna iletmek ve filament ısıtma voltajını X-Ray tüp filamentine göndermek için kullanılır. Büyük ve orta ölçekli X-Ray makinelerinde jeneratör ve tüp kafası bağlantısını güvenli, düzenli ve cihaz tipine uygun şekilde kurmak için planlanır.
- Model: NK-75KVDC
- Ürün adı: X-Ray yüksek voltaj kablosu
- Mobil ve taşınabilir X-Ray cihazları
- DR, CT ve anjiyografi ekipmanları
- C-kol ve U-kol görüntüleme sistemleri
- Kablo aksesuarları ayrı sipariş edilebilir

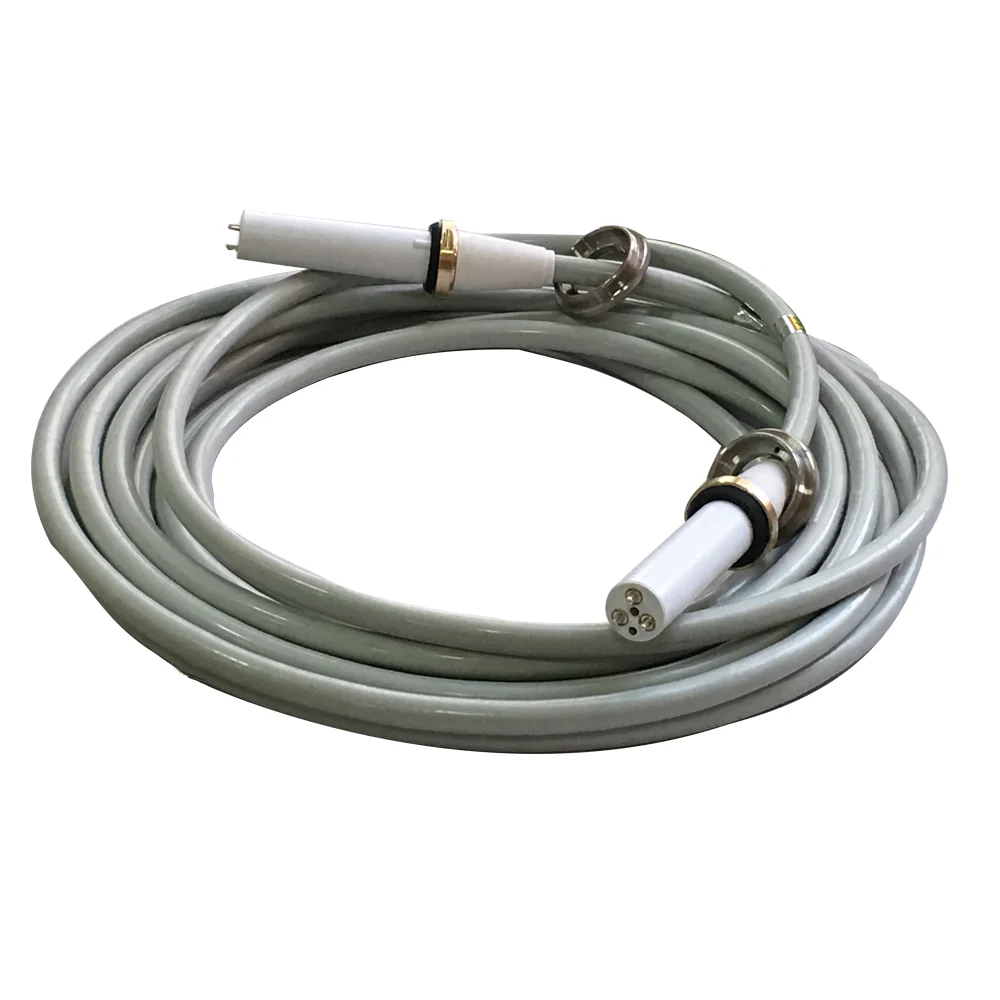

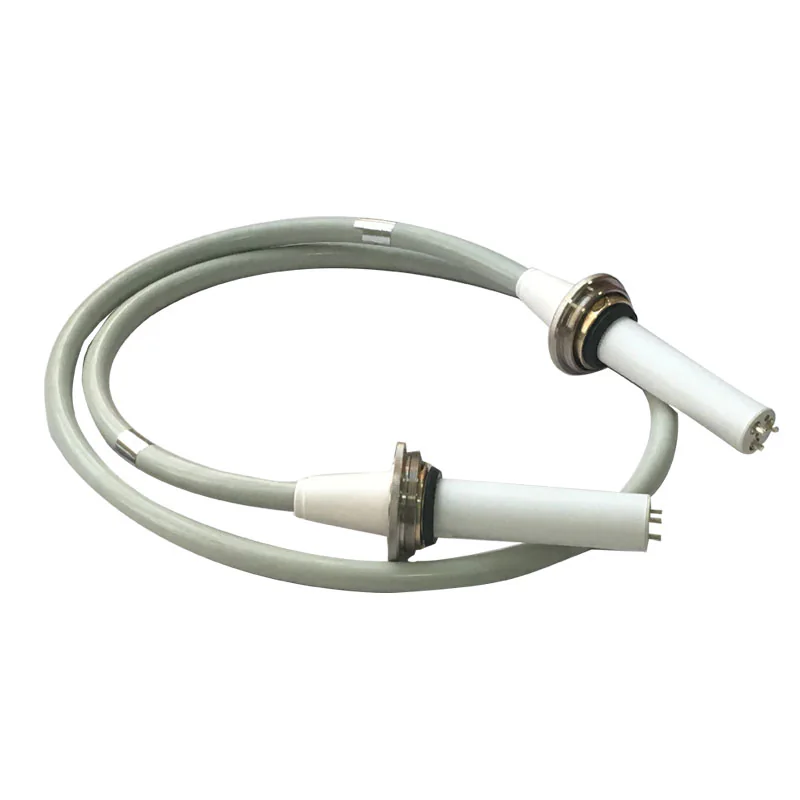

Ürün Görselleri
Teknik Özellikler
Sınıflandırma ve Yapı
Kaynak ürün sayfasında yüksek voltaj kablosu, çekirdek çizgilerin düzenine göre koaksiyel ve koaksiyel olmayan tipler olarak sınıflandırılır. Ürün büyük ve orta ölçekli X-Ray makinelerinde yüksek voltaj jeneratörü ile X-Ray tüp kafası arasında bağlantı kurmak için kullanılır.
- Koaksiyel yapı seçeneği
- Koaksiyel olmayan yapı seçeneği
- Jeneratör ve X-Ray tüp başlığı bağlantısı
- Filament ısıtma voltajı aktarımı
Kullanım Önlemleri
Kablo kullanımında aşırı bükülmeden kaçınılmalıdır. Kaynak metne göre bükme yarıçapı, kablo çapının 5-8 katından az olmamalı; kullanım sırasında bükülme yarıçapı 66 mm altına düşmemelidir. Kablo kuru ve temiz tutulmalı; yağ, nem ve zararlı gazların kauçuk yaşlanmasını hızlandırmasına izin verilmemelidir.
- Aşırı bükülmeden kaçının
- Kabloyu kuru ve temiz tutun
- Yağ, nem ve zararlı gaz erozyonundan koruyun
- Aksesuarları ayrı sipariş edilebilir
Kalite ve Teslimat
Kaynak sayfada kablo kılıfının pürüzsüz, çapının düzgün ve yüzeyinde ek, kabarcık veya darbe olmaması gerektiği belirtilir. Dokuma kalkan yoğunluğu en az %90 olmalı; ürün ROHS 3.0 ve REACH gereksinimleriyle uyumlu değerlendirilmelidir. Paketleme su geçirmez karton olarak verilir.
- Dokuma kalkan yoğunluğu en az %90
- AC 1.5kV ve DC 90kV dayanım beklentileri
- ROHS 3.0 ve REACH uyum değerlendirmesi
- 1-10 adet yaklaşık 3 gün, 11-20 adet 7 gün, 21-200 adet 15 gün termin
